Biến tần là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn
Trong các nhà máy và hệ thống tự động hóa hiện nay, động cơ điện xuất hiện ở hầu hết các thiết bị như bơm, quạt, băng tải, máy nén khí, máy đóng gói, máy trộn, máy gia công và dây chuyền sản xuất. Tuy nhiên, không phải lúc nào động cơ cũng cần chạy liên tục ở một tốc độ cố định. Nhiều máy cần tăng tốc, giảm tốc hoặc thay đổi tốc độ tùy từng giai đoạn vận hành. Đây chính là một trong những lý do biến tần được sử dụng ngày càng phổ biến trong công nghiệp.
Vậy biến tần là gì, biến tần dùng để làm gì, cấu tạo và nguyên lý hoạt động ra sao? Quan trọng hơn, khi lựa chọn biến tần cho motor cần dựa vào những thông số nào để thiết bị phù hợp với tải và yêu cầu vận hành thực tế? Nội dung dưới đây sẽ lần lượt giải thích từ nguyên lý cơ bản đến những vấn đề cần lưu ý khi lựa chọn và sử dụng biến tần.
Biến tần là gì?
Biến tần (VFD – Variable Frequency Drive) là thiết bị điện tử công suất được sử dụng để điều khiển tốc độ và đặc tính vận hành của động cơ AC bằng cách thay đổi tần số và điện áp đầu ra cấp cho động cơ. Có thể hiểu đơn giản rằng biến tần được đặt giữa nguồn điện và motor, tiếp nhận nguồn điện đầu vào, xử lý nguồn điện này rồi cung cấp đầu ra phù hợp với yêu cầu điều khiển động cơ.
Khi động cơ được cấp trực tiếp từ nguồn điện có tần số cố định, khả năng thay đổi tốc độ bằng phương pháp điện sẽ bị hạn chế. Với biến tần, tần số đầu ra có thể được điều chỉnh theo yêu cầu, nhờ đó tốc độ động cơ cũng có thể được kiểm soát trong phạm vi phù hợp với motor, biến tần và đặc tính của máy.
Ngoài điều chỉnh tốc độ, biến tần còn có thể hỗ trợ quá trình tăng tốc và giảm tốc có kiểm soát, đảo chiều quay, điều khiển quá trình và kết nối với PLC, HMI hoặc cảm biến. Chính vì vậy, biến tần được ứng dụng rộng rãi trong bơm, quạt, băng tải, HVAC, máy nén khí, máy đóng gói, máy móc cơ khí, hệ thống xử lý nước và nhiều dây chuyền sản xuất tự động.
Biến tần dùng để làm gì?
Công dụng phổ biến nhất của biến tần là điều chỉnh tốc độ động cơ. Trong thực tế sản xuất, không phải công đoạn nào cũng yêu cầu motor hoạt động liên tục ở tốc độ định mức. Một băng tải có thể cần chạy chậm khi lượng sản phẩm ít và tăng tốc khi sản lượng cao hơn. Quạt thông gió có thể giảm tốc khi nhu cầu trao đổi không khí thấp, trong khi bơm có thể thay đổi tốc độ theo yêu cầu về áp suất hoặc lưu lượng.
Bên cạnh việc thay đổi tốc độ, biến tần còn cho phép thiết lập thời gian tăng tốc và giảm tốc. Khi motor được đóng trực tiếp vào nguồn, quá trình tăng tốc có thể diễn ra rất nhanh. Với biến tần, người vận hành có thể thiết lập thời gian để motor tăng dần từ trạng thái dừng đến tốc độ yêu cầu hoặc giảm dần tốc độ trước khi dừng. Khả năng này có thể hỗ trợ hạn chế những thay đổi cơ khí quá đột ngột trong hệ truyền động.
Trong những ứng dụng phù hợp, biến tần còn có thể điều khiển chiều quay của động cơ. Chức năng chạy thuận và chạy nghịch được sử dụng trong băng tải, máy cuộn, máy sản xuất và nhiều cơ cấu cần đảo chiều. Một số dòng biến tần cũng hỗ trợ các phương pháp điều khiển nâng cao nhằm đáp ứng những ứng dụng cần kiểm soát tốc độ hoặc mô-men tốt hơn.
Đối với bơm, quạt và các hệ thống điều khiển quá trình, chức năng PID tích hợp trên một số biến tần cũng rất hữu ích. Chẳng hạn, cảm biến áp suất có thể gửi tín hiệu phản hồi về hệ thống, từ đó tốc độ motor bơm được điều chỉnh nhằm đáp ứng giá trị áp suất đặt.
Trong dây chuyền tự động, biến tần còn có thể kết nối với PLC thông qua các tín hiệu digital, analog hoặc giao tiếp truyền thông tùy từng model. Nhờ vậy, motor có thể được điều khiển tập trung và phối hợp với các thiết bị khác trong toàn bộ hệ thống sản xuất.
Cấu tạo của biến tần
Mỗi thương hiệu và từng model biến tần có thể có thiết kế khác nhau, tuy nhiên xét về nguyên lý chuyển đổi năng lượng, một biến tần công nghiệp thường bao gồm các khối chính như bộ chỉnh lưu, DC Bus, bộ nghịch lưu, bộ điều khiển, hệ thống I/O và bộ phận tản nhiệt.
Bộ chỉnh lưu
Nguồn điện xoay chiều AC đầu vào trước tiên được đưa tới bộ chỉnh lưu. Nhiệm vụ của khối này là chuyển điện áp xoay chiều thành điện áp một chiều DC để phục vụ cho các bước xử lý tiếp theo.
Đây là giai đoạn đầu tiên trong quá trình biến đổi nguồn điện trước khi biến tần tạo ra nguồn AC đầu ra có tần số và đặc tính phù hợp với yêu cầu điều khiển motor.
DC Bus – mạch trung gian một chiều
Sau quá trình chỉnh lưu, điện áp DC được đưa đến DC Bus hay mạch trung gian một chiều. Mạch này thường bao gồm các thành phần có nhiệm vụ hỗ trợ làm phẳng, ổn định và xử lý điện áp DC trước khi chuyển sang tầng nghịch lưu.
DC Bus đóng vai trò trung gian giữa phần chỉnh lưu ở đầu vào và phần nghịch lưu ở đầu ra. Tùy thiết kế của từng biến tần, cấu trúc và các linh kiện sử dụng trong khối này có thể khác nhau.
Bộ nghịch lưu
Từ nguồn DC tại mạch trung gian, bộ nghịch lưu thực hiện quá trình tạo lại nguồn AC đầu ra. Các linh kiện bán dẫn công suất được điều khiển đóng cắt theo thuật toán thích hợp để tạo điện áp đầu ra có tần số và đặc tính cần thiết.
Đây là một trong những khối quan trọng giúp biến tần có khả năng thay đổi tần số cấp cho motor và từ đó điều khiển tốc độ động cơ.
Bộ điều khiển
Bộ điều khiển có thể xem là trung tâm xử lý của biến tần. Khối này tiếp nhận lệnh từ keypad, tín hiệu digital, tín hiệu analog, PLC hoặc hệ thống truyền thông rồi xử lý theo các tham số đã được thiết lập.
Tùy từng dòng biến tần, người sử dụng có thể cài đặt nhiều thông số như tần số, nguồn lệnh chạy, thời gian tăng tốc, thời gian giảm tốc, phương pháp điều khiển, chức năng của các chân I/O và nhiều tham số khác.
Hệ thống I/O và truyền thông
Trong hệ thống tự động hóa, biến tần thường không hoạt động hoàn toàn độc lập mà cần trao đổi tín hiệu với PLC, HMI, cảm biến và các thiết bị khác. Vì vậy, biến tần công nghiệp thường được trang bị các đầu vào và đầu ra như Digital Input, Digital Output, Analog Input, Analog Output hoặc Relay Output.
Khả năng truyền thông phụ thuộc vào từng dòng sản phẩm. Khi thiết kế hệ thống, cần xác định trước phương thức giao tiếp cần sử dụng và kiểm tra datasheet của model thay vì mặc định tất cả biến tần đều có khả năng kết nối giống nhau.
Hệ thống làm mát
Biến tần phát sinh nhiệt trong quá trình hoạt động nên cần có giải pháp tản nhiệt phù hợp. Tùy công suất và thiết kế, thiết bị có thể sử dụng heatsink, quạt làm mát hoặc các cấu trúc giải nhiệt khác.
Đây cũng là lý do khi lắp nhiều biến tần trong cùng một tủ điện, kỹ sư cần quan tâm đến tải nhiệt tổng thể và khả năng làm mát của tủ, thay vì chỉ quan tâm đến việc bố trí đủ không gian cho thiết bị.
Nguyên lý hoạt động của biến tần
Nguyên lý hoạt động cơ bản của biến tần có thể hình dung theo chuỗi:
Nguồn AC → Chỉnh lưu → DC Bus → Nghịch lưu → AC có tần số và điện áp điều chỉnh → Motor.
Đầu tiên, nguồn điện xoay chiều AC được đưa vào tầng chỉnh lưu và chuyển thành điện áp DC. Nguồn một chiều này sau đó được xử lý tại DC Bus nhằm tạo điều kiện phù hợp cho tầng nghịch lưu hoạt động.
Tiếp theo, tầng nghịch lưu sử dụng các linh kiện bán dẫn công suất được điều khiển đóng cắt để tạo ra nguồn điện AC đầu ra. Thông qua phương pháp điều khiển phù hợp, biến tần có thể thay đổi tần số và điện áp đầu ra theo yêu cầu của motor.
Khi tần số đầu ra thay đổi, tốc độ động cơ có thể được điều chỉnh tương ứng trong phạm vi vận hành cho phép. Đây chính là cơ sở giúp biến tần kiểm soát tốc độ motor và đáp ứng nhiều chế độ hoạt động khác nhau của máy.

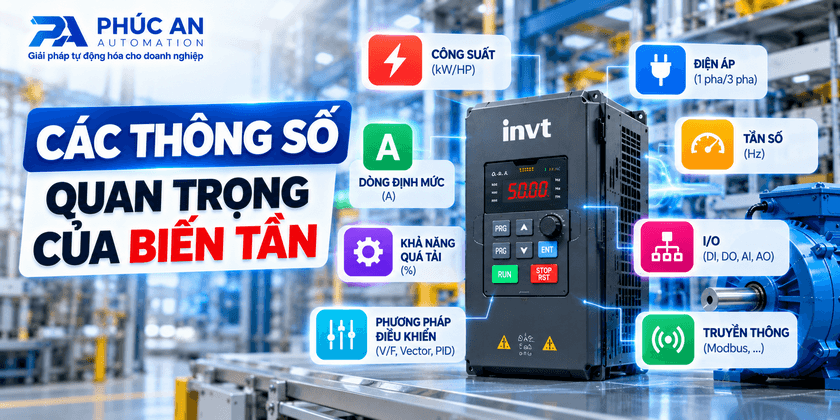

Các thông số quan trọng của biến tần
Khi đọc catalogue hoặc nameplate của biến tần, người dùng thường chú ý đầu tiên đến công suất kW hoặc HP. Đây là thông số quan trọng nhưng không phải yếu tố duy nhất quyết định biến tần có phù hợp với motor hay không.
Dòng điện đầu ra định mức là một trong những thông số đặc biệt cần quan tâm. Khi lựa chọn, cần đối chiếu dòng motor với khả năng đầu ra của biến tần trong chế độ tải tương ứng. Hai model có cùng công suất danh nghĩa không nhất thiết có khả năng quá tải và đặc tính vận hành hoàn toàn giống nhau.
Điện áp cũng phải được kiểm tra cẩn thận. Cần xác định nguồn điện tại vị trí lắp đặt, cấu hình pha, điện áp motor và thông số đầu vào/đầu ra của biến tần. Không nên cho rằng tất cả biến tần cùng công suất đều có thể sử dụng cho mọi nguồn điện.
Đối với băng tải tải nặng, máy trộn, máy nghiền hoặc những thiết bị có tải biến động mạnh, khả năng quá tải của biến tần càng trở nên quan trọng. Ngoài ra, phương pháp điều khiển, số lượng I/O, giao tiếp truyền thông và điều kiện môi trường cũng cần được kiểm tra trước khi lựa chọn model.
Ứng dụng của biến tần trong công nghiệp
Một trong những ứng dụng phổ biến nhất của biến tần là hệ thống bơm. Trong hệ thống cấp nước, tăng áp, tuần hoàn hoặc xử lý nước, nhu cầu lưu lượng và áp suất có thể thay đổi theo từng thời điểm. Biến tần cho phép điều chỉnh tốc độ motor bơm dựa trên yêu cầu của hệ thống và tín hiệu điều khiển.
Quạt công nghiệp cũng là ứng dụng điển hình. Biến tần có thể được sử dụng với quạt hút, quạt cấp khí, HVAC, tháp giải nhiệt và hệ thống thông gió. Khi nhu cầu thông gió giảm, tốc độ motor có thể được điều chỉnh thấp hơn trong hệ thống được thiết kế phù hợp.
Đối với băng tải, khả năng thay đổi tốc độ giúp dây chuyền dễ dàng thích ứng với từng công đoạn sản xuất. Biến tần đồng thời cho phép thiết lập thời gian tăng và giảm tốc phù hợp, hạn chế việc thay đổi tốc độ quá đột ngột.
Trong một số hệ thống máy nén khí, biến tần được sử dụng để điều chỉnh tốc độ motor theo nhu cầu khí nén. Tuy nhiên, việc áp dụng phải phù hợp với thiết kế của máy và yêu cầu từ nhà sản xuất.
Biến tần cũng xuất hiện trong máy đóng gói, máy trộn, máy gia công và nhiều thiết bị sản xuất khác. Đối với hệ thống xử lý nước hoặc dây chuyền tự động, biến tần còn có thể phối hợp với PLC và cảm biến để xây dựng hệ thống điều khiển theo áp suất, lưu lượng hoặc các yêu cầu công nghệ khác.
Giá biến tần bao nhiêu?
Không có một mức giá chung áp dụng cho tất cả biến tần. Giá sản phẩm phụ thuộc vào thương hiệu, series, công suất, điện áp, chế độ tải, khả năng quá tải, chức năng điều khiển, truyền thông, phụ kiện, số lượng và thời điểm báo giá.
Do đó, thông tin “cần biến tần 15 kW” đôi khi vẫn chưa đủ để xác định chính xác model cần mua. Nếu đã có mã sản phẩm, khách hàng có thể gửi model và số lượng để kiểm tra báo giá. Nếu chưa biết model, nên cung cấp ảnh nameplate motor và thông tin ứng dụng để lựa chọn trước.
Mua biến tần ở đâu?
Khi lựa chọn nhà cung cấp biến tần, doanh nghiệp không nên chỉ so sánh giá sản phẩm. Khả năng tư vấn kỹ thuật trước khi mua cũng rất quan trọng, đặc biệt với những máy có tải phức tạp hoặc cần tích hợp vào hệ thống tự động hóa.
Việc lựa chọn đúng ngay từ đầu giúp hạn chế các tình huống như biến tần không đủ khả năng chịu tải, chọn sai điện áp, thiếu I/O, không đáp ứng giao tiếp PLC hoặc phải thay đổi thiết bị sau khi lắp đặt.
Với khách hàng chưa xác định được model, việc cung cấp đầy đủ thông tin motor và máy sẽ giúp quá trình tư vấn có cơ sở kỹ thuật hơn.
Giải pháp biến tần tại Phúc An Automation
Phúc An Automation cung cấp thiết bị và giải pháp phục vụ hệ thống điện – tự động hóa công nghiệp, trong đó biến tần được sử dụng cho nhiều loại động cơ, máy móc và dây chuyền sản xuất.
Đối với khách hàng đã xác định được thiết bị, có thể cung cấp model biến tần và số lượng để kiểm tra sản phẩm và báo giá. Nếu chưa biết model nào phù hợp, nên gửi ảnh nameplate motor, nguồn điện, loại máy, đặc tính tải, tốc độ yêu cầu, chế độ vận hành và thông tin PLC hoặc hệ thống điều khiển nếu có.
Trong trường hợp cần thay thế biến tần cũ, khách hàng nên gửi thêm hình ảnh nameplate biến tần hiện tại, model thiết bị, tình trạng đang gặp và sơ đồ đấu nối nếu có. Những dữ liệu này giúp quá trình lựa chọn thiết bị thay thế có cơ sở hơn thay vì chỉ so sánh công suất.
Danh sách sản phẩm biến tần tại Phúc An Automation
Kết luận
Biến tần là một thiết bị quan trọng trong hệ thống điều khiển động cơ và tự động hóa công nghiệp. Thông qua việc điều chỉnh tần số và điện áp đầu ra, biến tần giúp kiểm soát tốc độ motor, hỗ trợ quá trình tăng giảm tốc và tạo điều kiện tích hợp động cơ vào hệ thống điều khiển.
Thiết bị hiện được ứng dụng rộng rãi trong bơm, quạt, băng tải, máy nén khí, HVAC, máy đóng gói, máy móc sản xuất và hệ thống xử lý nước. Trong những ứng dụng phù hợp, biến tần còn có thể góp phần tối ưu điện năng và chế độ vận hành của hệ thống.
Tuy nhiên, để biến tần hoạt động phù hợp, không nên lựa chọn chỉ dựa trên công suất kW của motor. Dòng định mức, điện áp, đặc tính tải, khả năng quá tải, dải tốc độ, phương pháp điều khiển, I/O, truyền thông và môi trường làm việc đều cần được xem xét trước khi quyết định model.
Bạn đang cần lựa chọn biến tần cho motor, máy móc hoặc dây chuyền sản xuất nhưng chưa biết model nào phù hợp? Hãy cung cấp cho Phúc An Automation hình ảnh nameplate motor, nguồn điện, loại máy, đặc tính tải và yêu cầu điều chỉnh tốc độ để có thêm cơ sở lựa chọn thiết bị phù hợp với hệ thống thực tế.
