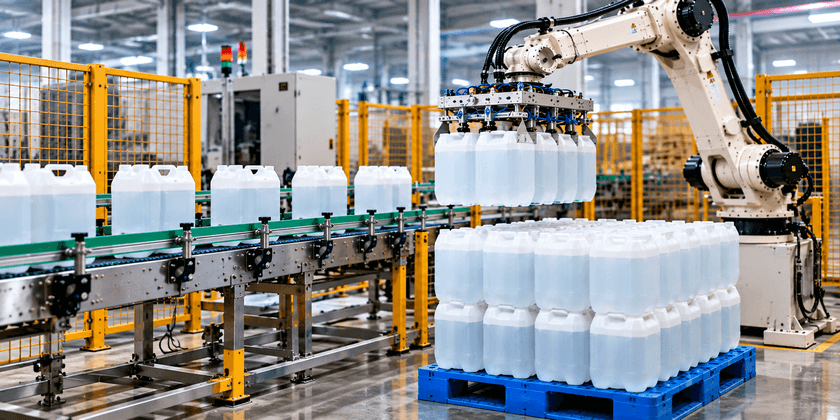

Giải pháp Robot gắp thùng dung môi, hóa chất lên pallet tự động

Robot xếp pallet là giải pháp tự động hóa công đoạn gắp và sắp xếp sản phẩm lên pallet trong dây chuyền sản xuất. Đối với ngành hóa chất, dung môi và các sản phẩm đóng can công nghiệp, robot gắp thùng hóa chất giúp giảm thao tác bốc xếp thủ công, duy trì quy trình vận chuyển liên tục và hỗ trợ nâng cao năng suất đóng gói.

Trong giải pháp được giới thiệu tại Phúc An Automation, robot công nghiệp kết hợp băng tải và đầu gắp chuyên dụng để lấy các can nhựa chứa sản phẩm từ dây chuyền, sau đó xếp thành từng hàng, từng lớp trên pallet theo chương trình thiết lập sẵn. Cấu hình tham khảo có năng suất thiết kế 400–600 thùng/giờ, tải nâng 50kg và bán kính hoạt động 2,5m.

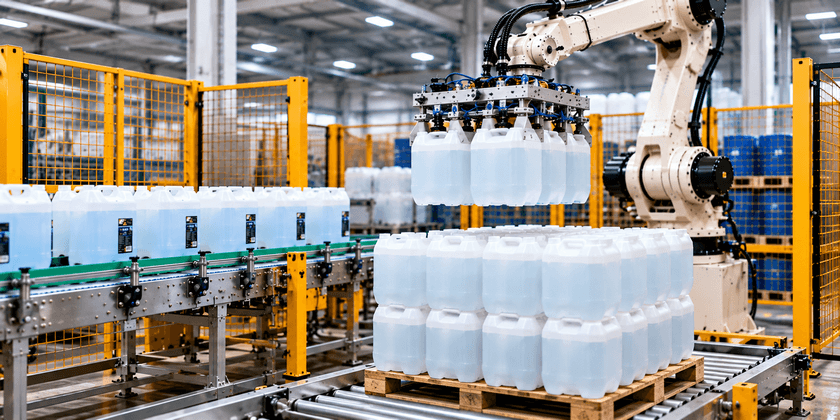

Robot xếp pallet là gì?

Robot xếp pallet (Palletizing Robot) là hệ thống sử dụng cánh tay robot công nghiệp để tự động gắp, di chuyển và sắp xếp sản phẩm lên pallet theo quy cách được lập trình. Robot có thể kết hợp với băng tải, cảm biến, bộ điều khiển và cơ cấu gắp phù hợp với từng loại hàng hóa.

Khác với phương pháp xếp hàng thủ công, robot thực hiện các chuyển động theo chương trình, giúp duy trì vị trí đặt sản phẩm và trình tự xếp hàng ổn định. Tùy cấu hình, hệ thống có thể xử lý thùng carton, can nhựa, bao hàng hoặc những sản phẩm có hình dạng và khối lượng phù hợp.

Trong ngành hóa chất, robot xếp pallet thường được bố trí tại cuối dây chuyền chiết rót, đóng nắp, dán nhãn hoặc đóng gói. Sau khi sản phẩm hoàn thành các công đoạn trước đó, robot tiếp nhận và sắp xếp lên pallet để chuẩn bị vận chuyển hoặc lưu kho.

Robot gắp thùng hóa chất hoạt động như thế nào?

Trong video giới thiệu, các can nhựa màu trắng được đưa đến vị trí gắp bằng băng tải. Robot sử dụng đầu gắp dạng khung để tiếp nhận một nhóm can, nâng sản phẩm khỏi vị trí cấp liệu và di chuyển đến pallet.

Tại khu vực xếp hàng, robot hạ nhóm can xuống đúng vị trí, sau đó quay lại băng tải để tiếp tục chu kỳ. Các nhóm can được sắp xếp thành nhiều hàng và nhiều lớp, tạo thành khối hàng tương đối đồng đều trên pallet nhựa màu xanh.

Quá trình này được thực hiện thông qua chương trình điều khiển robot và các tín hiệu phối hợp với thiết bị trong dây chuyền. Vị trí gắp, vị trí đặt, chiều cao từng lớp và trình tự xếp được thiết lập theo quy cách sản phẩm.

Vì sao ngành hóa chất cần robot xếp pallet?

Trong các nhà máy sản xuất dung môi, hóa chất và sơn công nghiệp, sản phẩm sau khi đóng gói thường cần được vận chuyển và xếp lên pallet với số lượng lớn.

Nếu thực hiện thủ công, công đoạn này đòi hỏi người lao động liên tục nâng, di chuyển và sắp xếp các thùng hoặc can có khối lượng đáng kể. Khi dây chuyền hoạt động nhiều ca, việc duy trì năng suất và sự đồng đều trong xếp hàng có thể gặp khó khăn.

Robot xếp pallet giúp tự động hóa công việc lặp lại này, đồng thời tạo điều kiện kết nối công đoạn đóng gói với hệ thống vận chuyển và lưu kho.

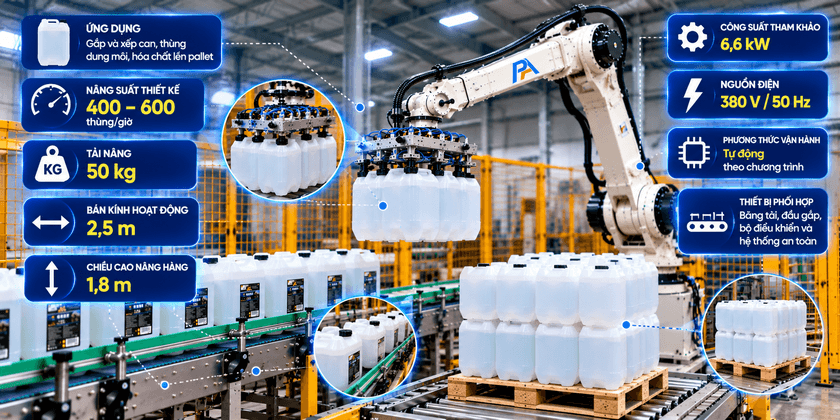

Thông số kỹ thuật robot gắp thùng dung môi, hóa chất

Giải pháp robot xếp pallet được giới thiệu có cấu hình tham khảo như sau:

Lưu ý: Các thông số trên là thông tin cấu hình tham khảo. Khả năng vận hành thực tế cần được xác nhận theo model robot, khối lượng đầu gắp, loại bao bì, quy cách pallet và điều kiện lắp đặt.

Tải nâng 50kg và khả năng xử lý thùng hóa chất

Tải nâng là một trong những thông số quan trọng khi lựa chọn robot xếp pallet. Với cấu hình tải nâng 50kg, hệ thống cần được tính toán dựa trên tổng khối lượng sản phẩm được gắp, đầu gắp và các thành phần liên quan theo giới hạn tải của robot.

Trong video, robot thực hiện thao tác với một nhóm can nhựa trong mỗi chu kỳ thay vì chỉ xử lý từng can riêng lẻ. Phương án gắp theo nhóm có thể giúp giảm số lần di chuyển và hỗ trợ nâng cao năng suất.

Tuy nhiên, số lượng can được gắp trong một lần phụ thuộc vào khối lượng từng can, cách bố trí sản phẩm, khả năng giữ của đầu gắp và biểu đồ tải của robot.

Năng suất xếp pallet 400–600 thùng/giờ

Năng suất thiết kế 400–600 thùng/giờ là thông số đáng chú ý của giải pháp. Để đạt mức năng suất mong muốn, robot cần được phối hợp đồng bộ với tốc độ cấp sản phẩm từ băng tải.

Thời gian một chu kỳ phụ thuộc vào số lượng can được gắp, khoảng cách di chuyển, tốc độ robot, thời gian giữ và nhả sản phẩm cũng như quy cách xếp pallet.

Do đó, năng suất thực tế cần được kiểm tra trong điều kiện vận hành cụ thể, đặc biệt khi thay đổi kích thước can hoặc sơ đồ xếp hàng.

Bán kính hoạt động 2,5m và chiều cao nâng 1,8m

Bán kính hoạt động 2,5m cho phép nghiên cứu bố trí robot giữa khu vực băng tải cấp sản phẩm và vị trí pallet trong phạm vi làm việc phù hợp.

Chiều cao nâng hàng 1,8m là thông số tham khảo khi thiết kế số lớp xếp và chiều cao khối hàng.

Khi triển khai, kỹ sư cần kiểm tra toàn bộ quỹ đạo chuyển động, kích thước đầu gắp, chiều cao pallet và các giới hạn chuyển động của robot để tránh va chạm với thiết bị xung quanh.

Nguồn điện và điều kiện lắp đặt

Cấu hình được giới thiệu sử dụng nguồn điện 380V/50Hz với công suất tham khảo 6,6kW.

Ngoài yêu cầu cấp điện, khu vực lắp đặt cần có nền móng phù hợp, không gian cho robot hoạt động, vị trí cấp sản phẩm, khu vực đặt pallet và hệ thống bảo vệ an toàn.

Đối với nhà máy có sử dụng dung môi dễ cháy, cần đánh giá thêm điều kiện môi trường trước khi lựa chọn thiết bị.

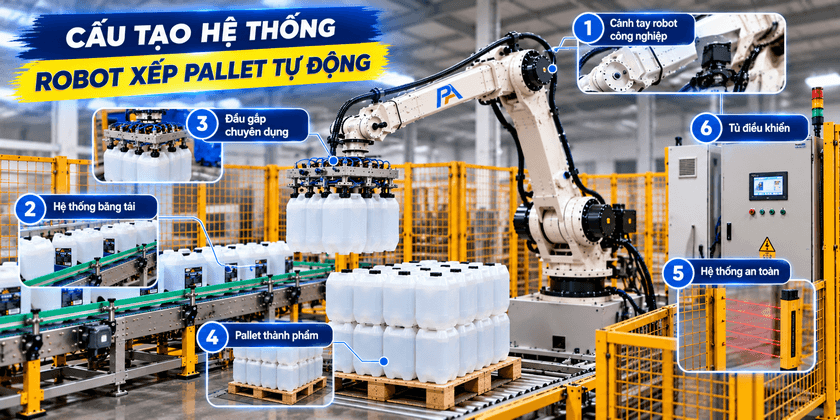

Cấu tạo hệ thống robot xếp pallet tự động

Một hệ thống robot gắp thùng hóa chất lên pallet thường bao gồm robot công nghiệp, đầu gắp, băng tải cấp sản phẩm, hệ thống điều khiển và các thiết bị an toàn.

Trong video thực tế, những thành phần dễ quan sát nhất là cánh tay robot, đầu gắp dạng khung, băng tải cấp can nhựa, pallet và hàng rào bảo vệ khu vực làm việc.

Robot công nghiệp và bộ điều khiển

Robot công nghiệp là bộ phận thực hiện các chuyển động gắp, nâng, di chuyển và đặt sản phẩm.

Cánh tay robot được điều khiển theo chương trình đã thiết lập, với các vị trí làm việc tương ứng tại băng tải và pallet. Bộ điều khiển robot quản lý chuyển động, tốc độ và trình tự thao tác.

Việc lựa chọn robot phụ thuộc vào tải trọng, tầm với, chiều cao xếp hàng và thời gian chu kỳ mong muốn.

Đầu gắp thùng hóa chất

Đầu gắp là bộ phận tiếp xúc trực tiếp với sản phẩm và có ảnh hưởng lớn đến hiệu quả của hệ thống.

Trong video, đầu gắp có kết cấu dạng khung lớn, được sử dụng để tiếp nhận và di chuyển một nhóm can nhựa. Thiết kế này cho phép robot xử lý nhiều sản phẩm trong một chu kỳ.

Khi lựa chọn đầu gắp, cần xem xét kích thước can, khối lượng, hình dạng, độ cứng của bao bì và khả năng giữ sản phẩm ổn định.

Đặc biệt với thùng dung môi hoặc hóa chất, cơ cấu gắp phải hạn chế nguy cơ làm biến dạng bao bì, tuột sản phẩm hoặc gây rò rỉ trong quá trình di chuyển.

Băng tải cấp thùng và hệ thống định vị

Băng tải đảm nhiệm nhiệm vụ vận chuyển can nhựa từ công đoạn trước đến khu vực robot tiếp nhận.

Trong video, sản phẩm được đưa đến khu vực gắp theo nhóm. Cách bố trí này giúp robot tiếp nhận các can tại vị trí xác định trước khi thực hiện thao tác xếp pallet.

Tùy thiết kế, hệ thống có thể sử dụng cảm biến hoặc cơ cấu định vị để đảm bảo sản phẩm được cấp đúng vị trí và thời điểm.

Hệ thống PLC, HMI và cảm biến

Trong một hệ thống robot xếp pallet hoàn chỉnh, PLC có thể được sử dụng để phối hợp hoạt động giữa băng tải, cảm biến, robot và các thiết bị phụ trợ.

HMI cho phép người vận hành theo dõi trạng thái, lựa chọn chế độ hoặc thay đổi các thông số được thiết kế cho phép.

Các tín hiệu điều khiển giúp robot chỉ thực hiện thao tác khi sản phẩm đã sẵn sàng, vị trí xếp phù hợp và các điều kiện an toàn được đáp ứng.

Cấu hình PLC, HMI và cảm biến cụ thể cần được xác định theo thiết kế thực tế của hệ thống.

Hệ thống bảo vệ an toàn

Trong video có thể quan sát hàng rào bảo vệ bố trí quanh khu vực robot hoạt động. Đây là thành phần quan trọng nhằm phân tách vùng chuyển động của robot với khu vực làm việc của con người.

Tùy kết quả đánh giá rủi ro, hệ thống còn cần các biện pháp như cửa có khóa liên động, nút dừng khẩn, chức năng dừng an toàn và quy trình vận hành, bảo trì phù hợp.

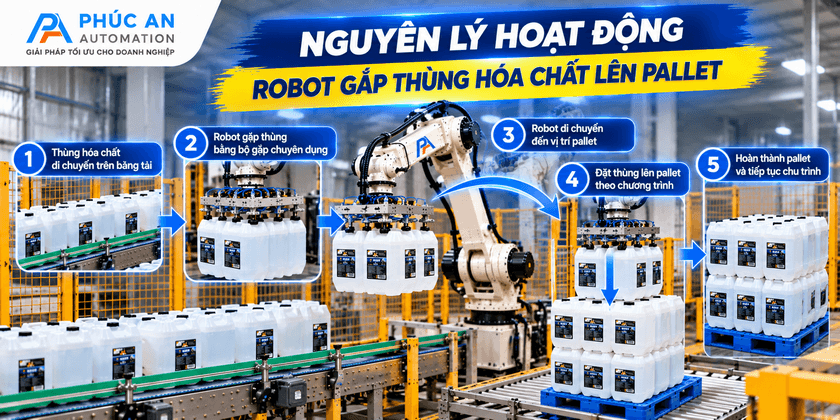

Nguyên lý hoạt động của robot gắp thùng hóa chất lên pallet

Quy trình hoạt động của hệ thống trong video có thể mô tả qua năm công đoạn chính.

Bước 1: Cấp can nhựa từ dây chuyền sản xuất

Sau khi hoàn thành các công đoạn trước đó, can nhựa được vận chuyển bằng băng tải đến vị trí robot tiếp nhận. Sản phẩm cần được bố trí đúng hướng và khoảng cách phù hợp với kết cấu đầu gắp.

Bước 2: Định vị nhóm sản phẩm

Khi nhóm can đến vị trí gắp, hệ thống chuẩn bị điều kiện để robot thực hiện thao tác. Vị trí và số lượng can trong mỗi nhóm phải phù hợp với chương trình vận hành và khả năng của đầu gắp.

Bước 3: Robot gắp và nâng sản phẩm

Robot đưa đầu gắp đến khu vực cấp liệu, tiếp nhận nhóm can và nâng sản phẩm khỏi băng tải. Trong quá trình di chuyển, cơ cấu gắp phải giữ sản phẩm ổn định để hạn chế rung lắc hoặc rơi hàng.

Bước 4: Di chuyển và xếp sản phẩm lên pallet

Robot di chuyển nhóm can đến vị trí đã được lập trình trên pallet.Sau đó, robot hạ sản phẩm xuống theo sơ đồ xếp hàng. Những chu kỳ tiếp theo được thực hiện để hoàn thành từng hàng và từng lớp.

Video cho thấy các can nhựa được xếp thành khối hàng nhiều lớp trên pallet màu xanh.

Bước 5: Hoàn tất pallet và tiếp tục chu kỳ

Khi pallet đạt số lượng hoặc chiều cao theo chương trình, hệ thống cần có phương án xử lý pallet đầy.

Tùy thiết kế, pallet có thể được lấy ra bằng xe nâng hoặc kết hợp với hệ thống vận chuyển pallet tự động.

Sau khi vị trí xếp hàng sẵn sàng, robot tiếp tục chu kỳ tiếp theo.

Ưu điểm của giải pháp robot xếp pallet tự động

Việc ứng dụng robot xếp pallet mang lại nhiều lợi ích cho doanh nghiệp có dây chuyền đóng gói sản phẩm với số lượng lớn.

Giảm thao tác bốc xếp thủ công

Trong dây chuyền sản xuất hóa chất, công đoạn nâng và xếp can lên pallet có thể đòi hỏi nhiều thao tác lặp lại.Robot giúp thay thế một phần công việc nâng hạ thủ công, giảm nhu cầu người lao động trực tiếp thực hiện các thao tác nặng với tần suất cao. Nhân sự có thể chuyển sang giám sát vận hành, kiểm tra sản phẩm hoặc thực hiện các công việc khác trong dây chuyền.

Duy trì năng suất đóng gói

Robot hoạt động theo chương trình và chu kỳ được thiết lập, giúp duy trì nhịp độ vận hành khi điều kiện cấp sản phẩm ổn định.

Với giải pháp có năng suất thiết kế 400–600 thùng/giờ, doanh nghiệp có thể nghiên cứu phương án tự động hóa phù hợp với năng suất của dây chuyền hiện hữu. Tuy nhiên, hiệu quả cuối cùng phụ thuộc vào khả năng phối hợp giữa robot, băng tải và các thiết bị trước – sau.

Nâng cao tính đồng đều khi xếp pallet

Một ưu điểm đáng chú ý của robot là khả năng thực hiện các vị trí đặt hàng theo chương trình. Trong video, các can được sắp xếp thành từng hàng và từng lớp tương đối đồng đều. Việc duy trì quy cách xếp giúp thuận lợi hơn cho công đoạn quấn màng, vận chuyển hoặc lưu kho khi cấu hình pallet đáp ứng yêu cầu.

Tích hợp với dây chuyền tự động hóa

Robot xếp pallet có thể được nghiên cứu kết nối với máy chiết rót, máy đóng nắp, máy dán nhãn, băng tải và các thiết bị đóng gói khác. Khi các công đoạn được điều khiển đồng bộ, doanh nghiệp có thể giảm những điểm trung chuyển thủ công và xây dựng quy trình sản xuất liên tục hơn.

Ứng dụng robot xếp pallet trong các ngành công nghiệp

Nhà máy sản xuất dung môi và hóa chất

Robot tiếp nhận các can nhựa đã đóng gói từ băng tải và sắp xếp lên pallet theo quy cách định sẵn. Giải pháp phù hợp để nghiên cứu áp dụng cho những dây chuyền có sản phẩm đồng nhất về kích thước và yêu cầu xếp hàng lặp lại.

Ngành sơn và chất phủ công nghiệp

Trong sản xuất sơn, chất phủ và những sản phẩm đóng thùng hoặc can, robot có thể được sử dụng ở công đoạn xếp thành phẩm lên pallet. Đầu gắp và chương trình robot cần được thiết kế theo hình dạng, khối lượng và độ bền của bao bì.

Ngành dầu nhờn và sản phẩm đóng can

Các sản phẩm dầu nhờn, phụ gia hoặc chất lỏng công nghiệp thường được đóng trong can nhựa với nhiều dung tích.

Nếu đáp ứng yêu cầu về kích thước và tải trọng, hệ thống robot có thể được nghiên cứu để tự động hóa công đoạn xếp can lên pallet.

Dây chuyền đóng gói công nghiệp

Ngoài ngành hóa chất, nguyên lý robot xếp pallet còn có thể ứng dụng cho những dây chuyền đóng gói sử dụng thùng carton, bao bì hoặc sản phẩm có hình dạng phù hợp.

Việc thay đổi sản phẩm có thể yêu cầu điều chỉnh đầu gắp, chương trình xếp và bố trí cấp liệu.

Giải pháp robot xếp pallet tại Phúc An Automation

Phúc An Automation cung cấp các giải pháp robot công nghiệp và tự động hóa dây chuyền sản xuất, trong đó robot xếp pallet là một hướng ứng dụng cho công đoạn đóng gói và vận chuyển thành phẩm.

Giải pháp được giới thiệu qua video cho thấy khả năng kết hợp robot với băng tải để tiếp nhận nhóm can nhựa, di chuyển và xếp thành nhiều lớp trên pallet.

Với cấu hình tham khảo tải nâng 50kg, bán kính hoạt động 2,5m và năng suất thiết kế 400–600 thùng/giờ, hệ thống có thể được xem xét cho các dây chuyền có yêu cầu tương ứng.

Tuy nhiên, mỗi nhà máy có điều kiện khác nhau về sản phẩm, mặt bằng, tốc độ sản xuất và yêu cầu an toàn. Vì vậy, phương án triển khai cần được xác định theo thông số và khảo sát thực tế.

Quá trình xây dựng giải pháp thường bắt đầu từ việc tiếp nhận nhu cầu, đánh giá sản phẩm và mặt bằng, lựa chọn cấu hình robot, thiết kế phương án tích hợp, đánh giá an toàn và kiểm tra vận hành theo phạm vi dự án.

Kết luận

Robot xếp pallet là giải pháp tự động hóa phù hợp để nghiên cứu ứng dụng tại công đoạn cuối của nhiều dây chuyền đóng gói công nghiệp. Đối với ngành hóa chất và dung môi, robot giúp giảm thao tác nâng hạ thủ công, duy trì quy cách xếp hàng và hỗ trợ kết nối quá trình sản xuất với vận chuyển, lưu kho.

Video giới thiệu cho thấy hệ thống robot công nghiệp có thể gắp một nhóm can nhựa từ băng tải và sắp xếp thành nhiều lớp trên pallet. Đây là ví dụ trực quan về khả năng ứng dụng robot trong công đoạn xếp hàng tự động.

Để lựa chọn hệ thống phù hợp, doanh nghiệp cần xem xét đồng thời tải trọng, kích thước sản phẩm, năng suất, quy cách pallet, mặt bằng và các yêu cầu an toàn của môi trường làm việc.
